コンクリート診断士の資格を持った技術者が検査、診断を行い、適切な工法を説明致します。
PCC（Polymer Cement Concrete）を使用してコンクリート補修･補強を行います。

• モルタルやコンクリートに混入されたポリマーの効果

  1. ワーカビリティーの改善と所定のコンシステンシーを得る水セメント比の低減。
  2. 水密性が向上する。（ポリマーフィルムの形成による組織の緻密化とドライアウトの防止）
  3. 適度の空気連行性を持たせる。
  4. ブリージングや材料分離に対する抵抗性を改善する。
• ポリマーセメントモルタルの特徴

  1. 乾燥収縮、クリープ歪、ひび割れ抵抗性が向上。
  2. 曲げ、圧縮、引張強度の向上。
  3. コンクリート面など下地に対する付着性向上。
  4. 凍結融解性の向上。
  5. 有害物質の遮断性向上。（CO2、H2O、塩化物）
  6. 耐衝撃性、耐摩耗性、耐薬品性の 向上。

乾式吹付け工法／乾式吹付モルタル

• 特長

  1. コンクリートの損傷を補修するための吹付モルタル
  2. 高い付着強度を有し「垂れない」
  3. コンクリート構造物の全ての表面に適用
• 材料及び特性

  1. セメント粒径2mm以下の骨材
  2. 及び高粘度ポリマー（粉体）
  3. 高い付着強度と高強度が期待できる

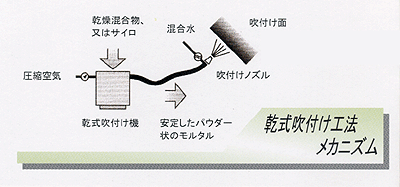

• 施工

  1. サイロから吹付け機に粉体を投入
  2. ⇒コンプレッサーの圧縮空気と共にホースを通じてノズルまで圧送
  3. ⇒ノズルの口元で水が混入
  4. ⇒時速200kmの速度で吹付け
• 吹付箇所の下地処理

  1. 劣化部分の除去作業（確実に行う）
  2. 鉄筋の露出した部分に指定された防錆処理
  3. 吹付け部分は事前に水で濡らす（プリ・ウェッティング）
  4. （1回で）吹付け可能な厚さ⇒6mm〜50mm
     施工範囲：垂直方向150m　水平方向200m
• 利点

  1. リバウンド量が少ない
     平均10〜20％の範囲（熟練者8％以下）　･･･経済的に有利
  2. 粉塵の量が極めて少ない　･･･環境に配慮されて優しい
  3. 遠隔操作盤を使用するためノズルマンが施工場所で操作が可能
     ･･･人員の省力化
• 仕上げ
  ・荒仕上げでよい場合　⇒そのままで可能
  ・仕上がり状況に制約がある場合　⇒（別途）上塗材の吹付け

湿式吹付け工法／湿式吹付けモルタル

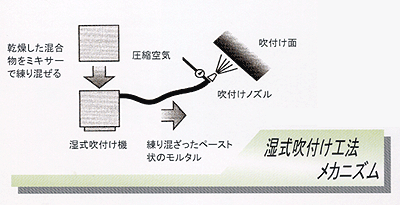

　サイロから送られた粉体モルタル（プレミックスタイプのポリマーセメントモルタル）をミキサーで所定量の水を加え混合します。ノズルまで特殊ポンプにて圧送し、圧縮空気をノズル先に送りモルタルを吹き付けます。モルタルを安定供給し、粉塵がほとんど発生しない吹付け工法です。

• 特長
  　・乾式と同じ
• 材料及び特性
  　・乾式と同じ
• 施工
  　・配合⇒袋詰めされた材料に水を加えるだけで高品質の製品に。
  　※モルタルの硬化が速いので連続した施工が必要
• 吹付箇所の下地処理
  ・乾式と同じ
• 吹付け可能な厚さ
  　壁で3cm、天井で2cm
  　最小吹付け可能な厚さ⇒最大骨材径の3倍⇒骨材が2mm→6mm
• 遠隔操作盤を使用するためノズルマンが施工場所で操作が可能
  　⇒人員の省力化
• 作業終了時の清掃が重要

圧力注入工法／クラック注入

• パッカー／用途の使い分け
  1. クラックに対して斜め45°に打ち込むタイプ
     （先端に特徴があり施工しやすい）⇒幅広く一般的な構造物
  2. 垂直に打ち込むタイプ⇒幅広く一般的な構造物
  3. 貼り付けるタイプ⇒構造体に穴を開けてはいけない場合（プレストレストコンクリート構造物）
• 注入材（クラックや構造体によってそれぞれ使い分け）

  1. セメント系
  2. エポキシ樹脂系
  3. ポリウレタン樹脂系
• 施工

  1. ドリルで穴を開ける
  2. グラインダーやコンプレッサー等できれいに清掃（重要）
  3. パッカーを打ち込む
  4. プリウェッティングする
  5. 周囲をモルタルで固める
  6. 注入（クラックの低い方から高い方へ順番に）･･･圧力10〜60気圧を標準に

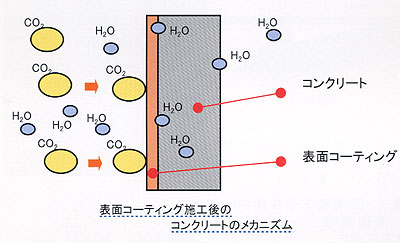

表面保護コーティング工法

• OS-Aシステム
  　日本の常識を覆す　優れた撥水、含浸効果
  　・毛細管水吸収の減少
  　・凍結と融雪塩に対する抵抗
  　・有害物質の侵入を防ぐ
  　・水蒸気透過率に影響しない
  　・コンクリートそのままの色を保持する
• OS-Bシステム
  　撥水剤の上に薄い皮膜を形成　さらに二酸化炭素の侵入も防止
  　・CO2浸透防止性能を向上
  　・有機物の侵入を防ぐ
  　・水蒸気透過率に影響しない
  　・無着色でつや付け施工が可能
• OS-Cシステム
  　ヘアクラックの防止に最適
  　・CO2の浸透防止性能を向上
  　・クラックの結合を可能にする
  　・水蒸気透過率に影響しない
  　・表面構造における色とデザインの両立
• OS-D1，D2システム
  　環境的な負荷のかかる構造物に最適
  　アクリル/セメントベースの高弾性コーティング
  　・アクリル/セメントベースの弾性コーティング
  　・クラックに対する追従性に優れる
  　・水蒸気透過率に影響しない
  　・表面構造における色とデザインの両立
